ドレン排水を助ける、ドレンアップキット
エアコンを設置する際、ドレン排水用の自然勾配が取れない場所で大活躍するのが、ドレンアップキットです。
ドレンアップキットは、エアコンのドレン水を持ち上げて勾配を作り、ドレン排水を助けるためのもので、空調施工に関わる方にはおなじみの製品です。
ドレンアップキットは便利だけど、大きい？
ただ、ドレンアップキットにはドレンパンやフロートスイッチが入っているため、どうしてもサイズが大きくなってしまいがちです。
たとえば、オーケー器材製のドレンアップキットは幅が260㎜あります。そうすると、壁掛けのルームエアコンに取り付けた場合、エアコンの横幅＋260㎜ものスペースが必要になってしまいます。
特に家などの生活スペースに設置する場合には、大きすぎて目立ってしまいますね。
「ハーフサイズドレンアップキット」なら、スッキリデザイン

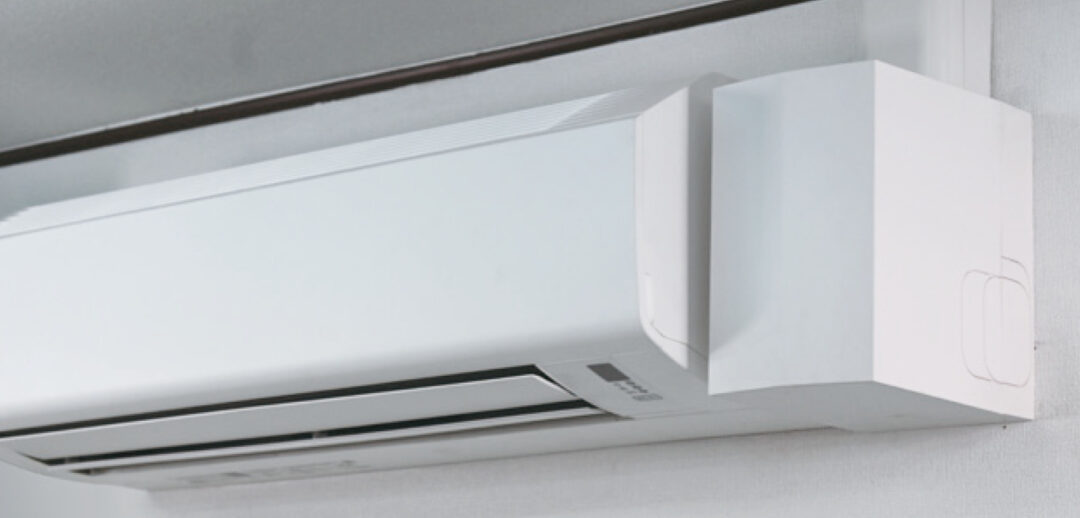

オーケー器材から発売された「ハーフサイズドレンアップキット」なら、体積・幅ともに大幅に削減されているので、見た目がスッキリ。お部屋の雰囲気を損ないません。
また配管周りについても、ドレン・冷媒配管・換気（加湿）ホースの3種類の配管をまとめる一体施工が可能なので、美観に優れています。
さらに、配管はオーケー器材製の樹脂製化粧ダクト「スカイダクト」に対応しているため、スッキリ収まります。
| ドレン・冷媒配管・ 換気（加湿）ホース 一体施工 | ドレン・冷媒配管 一体施工 | |
|---|---|---|
 |  | |
| 化粧ダクト | K-TD10AW | K-TM85AW |
| 端末カバー | なし | K-TMT85AW |
ただし、ルームエアコンの機種によっては、ハーフサイズドレンアップキットとの間にスペースが必要な場合もあります。
| 室内ユニットの種類・状況 | 必要な距離A |
|---|---|
| 換気（加湿）ホースを冷媒配管と一体施工する場合 （例）ダイキン工業製ルームエアコンRXまたはVX等 ※換気（加湿）ホースの自由度を確保し、スペーサー部に収めるために必要です。 | 70mm |
| 室内ユニット側面にセンサーがある機種の場合 （例）ダイキン工業製ルームエアコンFX等 ※誤検知を防止するために必要です。 | 50㎜ |
| 横方向にも吹き出す機種の場合 （例）ダイキン工業製ルームエアコンAX等 ※ドレンアップキットの結露を防止するために必要です。 | 20㎜ |
見た目がスッキリとした、新登場の「ハーフサイズドレンアップキット」。
ぜひ検討されてはいかがでしょうか。
